双组份灌胶机


    双液灌胶机是一款能够实现双组分胶水的自动化混合定量配比出胶的机器。该设备主要针对就是双组份胶水,可适用的胶水有双组份环氧树脂、双组份聚氨酯、双组份硅胶等。双液灌胶机设备的推广应用,减少了企业的人力投入,加快和提高了企业的生产效率和产品质量。



    工作原理

    将AB胶以及清洗液分别倒入相对应的料桶中>通过触摸屏或者教导盒进行编程,设置好胶水比例,出胶时间,灌胶路径,是否抽真空,是否加热,是否搅拌等>保存好程序,按下启动,三轴机械手按程序开始走位灌胶>机头部份无刷电机带动胶阀下面的混合管高速旋转,混合管内的螺旋叶片对胶水进行无数次分割,实现胶水胶均匀混合>停止灌胶后,打开清洗阀门,关掉AB胶阀门,按下自动清洗,机器自动抽取清洗液,将混合管中的胶水清洗干净。

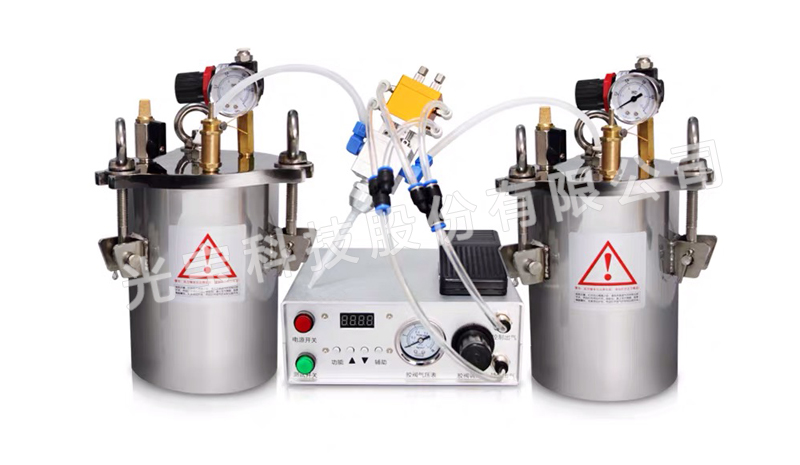

点胶主机

    点胶主机

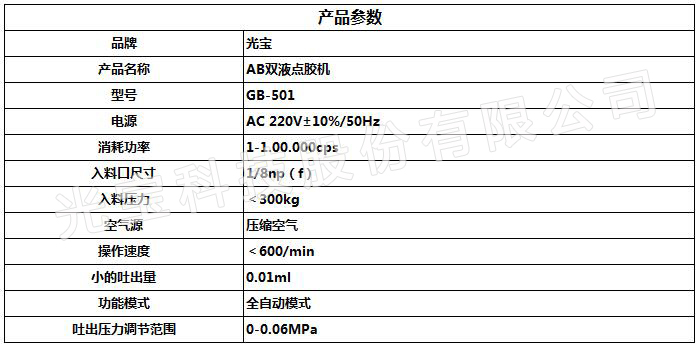

    点胶主机参数说明

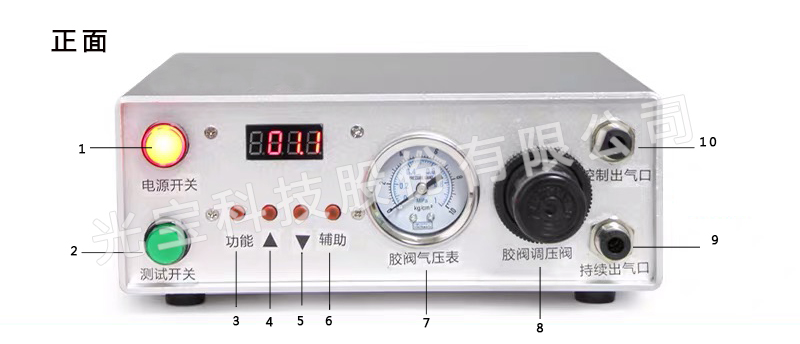

    1、电源开关:按下电源开关电源指示灯就亮,表示机器进入工作状态;再按下电源开关,机器电源断开停止工作,电源指示开关灯不亮。(电源断开时,数码显示和电源指示灯是慢慢灭的)

    2、测试开关:与脚踏开关一样,按下此按钮就是给机器一个点胶信号,机器就会根据机器的设置控制点胶阀的开启关闭。

    3、功能:请按此键,机器的数码显示会在1000-4000这个功能模式之间切换。

    4、∧:在设置功能时,表示增加数字的大小,每按一下数字就变大1次。

    5、∨:在设置功能时,表示增加数字的大小,每按一下数字就变小1次。

    6、辅助:在设置功能时,此键是选择小数点的,每按一次小数点就变化1位,是循环变化的。

    7、气压表:实时显示的机器的工作的空气的压力。

    8、调压阀:调节机器的工作压力,根据不同的工作条件要求调整不同的压力。

    9、持续出气口,此出气口只有进气口气压就有气压输出的,压力大小在压力表上有显示。

    10、控制出气口:此出气口只有按下脚踏开关(自动出胶时间)才有气压输出,主要是来打开胶阀。

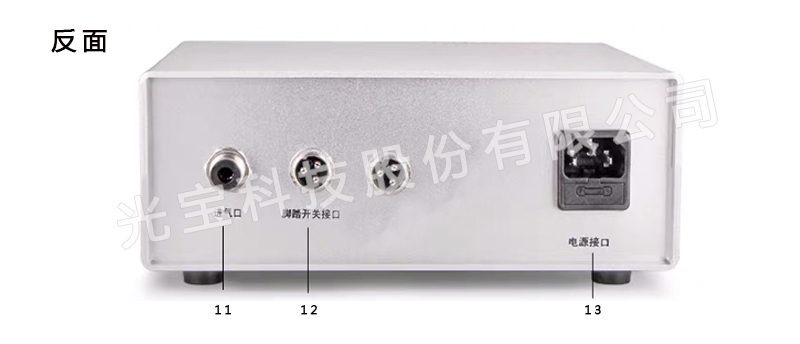

    11、进气口:机器的工作需要的气源进气口,一般连续空压机或高压气源。

    12、脚踏开关接口:按下此按钮就是给机器一个点胶信号,机器就会根据机器的设置时间控制点胶阀的开启关闭。

    13、电源接口:连接交流220。


    四种工作模式,具体操作方式如下:

    模式一:打开点胶机,轻按功能键,使数码显示为【1000】时,表示是功能1,在此模式下,按下脚踏开关就出胶,松开脚踏开关就停止出胶。其他键不起作用。


    模式二:打开点胶机,轻按功能键,使数码显示为【2000】时,表示是功能2,在此模式下按下脚踏开关就按照设定的时间出胶,到时间后长按功能键,数码显示会出【A000】,就停止出胶。在此模式下,表示是进入出胶时间设置,按加键或减键再配合辅助键,选择自己合适的时间,再按功能键退出到【2000】即可。


    模式三:打开点胶机,轻按功能键,使数码显示为【3000】时,表示是功能3,在此模式下,按下脚踏开关,松开后,机器就会按照设置的时间出胶,然后停止一个时间,再又出胶,又停止,这样循环,出胶时间,停止出胶时间,循环次数都可以设置。在此模式下,长按功能键,数码显示【A000】,表示是进入出胶时间设置,按加键或减键再配合辅助键,选择自己合适的时间;再轻按功能键,数码显示【C000】,表示进入循环设置,按加键或减键再配合辅助键,选择自己合适的循环次数,如果是设为3个0,表示无限循环。


    模式四:打开点胶机,轻按功能键,使数码显示为【4000】时,表示是功能4,在此模式下,按下脚踏开关,松开后,机器就会一直出胶,只到再次按下脚踏开关,才停止出胶。



    特点

    高品质、高效率、高精度、做工精细、定量出胶、操作简单、反应快速、降低成本、出胶均匀等。



    适用胶水

    适用胶水1:1至3:1,灌封黑胶、水晶胶、AB硅胶、AB青红胶、环氧树脂胶、AB透明胶、发泡胶。






    应用案例

    伴随着自动化技术的日益成熟,流体控制技术也日臻完善,双组份灌胶机在精确度上和运行连续性平稳性上都有了很大的提高。近年来,电源电子行业发展迅速,市场需求量大;另外一方面,灌胶技术的成熟也扩大了设备的应用领域。双组份灌胶机目前主要配应用到了led行业、电源行业、电子行业、仪器仪表等行业,最直接的目的就是对工件进行灌胶操作,保证能够实现产品要求的各种功能,起到一个密封、填充、粘接、散热、导电等功能,根据实际应用胶水的不同,也有不同的表现。


    安装步骤

    1、压力桶安装,压力桶盖板上的四个孔对应安装上调压阀,安全阀,排气阀,8厘进料接头。

    2、点胶机安装,脚踏板链接到点胶机后面的脚踏板链接口链接,电源线链接点胶机后面的电源接口。

    1)点胶阀安装,点胶阀上面4个(左右一边2个)M5的螺纹链接6厘米管弯头接头,下面左右两边8分之一接口装蓝色进料接头。

    2)以上安装好以后,链接气管料管从压力桶的出胶口直接插到压力桶的底部,另外一头链接到点胶阀的进料蓝色接头上,空压机出来的气管用个三通为二,一般链接点胶机后面的进气接头,另外一根气管在用一根三通一分为二链接到2个压力桶,就调压阀上进气口径上。点胶机前面两个气管接头管用三通一为二连到点胶阀上的2个进气接头上。

    3、把胶水到在压力桶上,把盖板上的3个卡扣锁紧。

    4、开启空压机调节压力桶上的压力(压力在压力桶上的调压表上调整),2个压力桶的压力正常不相差1公斤的压力桶(如果你的空压机启动压力桶在4公斤,我们一般调到3.7公斤就可以,这个压力是不会被消耗的,如果你调到5公斤,这样压力会不稳定,启动4公斤也就是说你的压力到了4公斤才会启动加压)电源接口。

    5、开始调节胶水的比例,如是2:1的,A胶是2,B胶是1,可以先把B比例部分在点胶阀的微调,关闭B胶的比例就不会出胶,我们在把点胶机后面有4个白色的拨码开关,把1拨到2再调节到1这个间隔时间,4个显示的是设置出胶时间,如果我要1s出教你,时间可以设置为0100,这样就是1s出胶

    6、胶水比例调整好以后,再装上混合管,先排点胶水,就可以进行作业了。
